Konstrukce UAZ - základní údaje
Klikni pro větší obrázekAutomobil UAZ 31512 je bez redukcí v kolech, s vyšším stupněm odrušení elektrické výstroje, s kontaktním nebo bezkontaktním zapalováním, s teleskopickými tlumiči pérování, s kapalinovým ovládáním spojky, s dvouokruhovými brzdami s podtlakovým posilovačem a s hledacím světlometem.
Automobil je určen pro přepravu 7 osob a 100 kg nákladu nebo 2 osob a 600 kg nákladu po vozovkách všech druhů i v terénu za různých klimatických podmínek. Za automobil lze krátkodobě připojit jednonápravový přívěs.

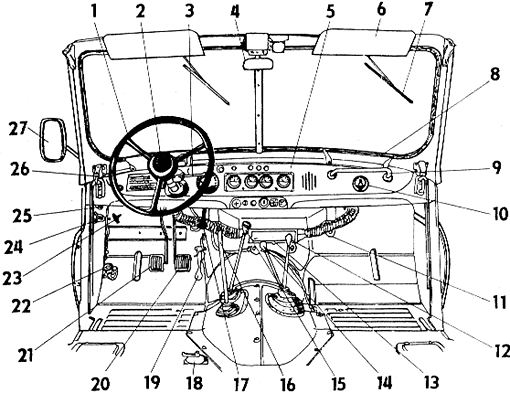

Rozmístění ovládacích prvků UAZ 31512:
|
1 - volant 2 - tlačítko houkačky 3 - přepínač směrových světel 4 - zpětné zrcátko 5 - přístrojová deska 6 - clona proti slunci 7 - raménko stírače 8 - hadice pro ohřev předního skla 9 - madlo 10 - svítilna 11 - odpojovač akumulátoru 12 - řadicí páka pohonu přední nápravy 13 - víko vytápění 14 - řadicí páka redukce |
15 - řadicí páka převodovky 16 - páka parkovací brzdy 17 - páka ovládání přívodu vzduchu vytápění 18 - přepínací kohout palivových nádrží 19 - akcelerační pedál 20 - pedál brzdy 21 - pedál spojky 22 - nožní přepínač světel 23 - táhlo pro odjištění kapoty 24 - táhlo ovládání žaluzií 25 - zásuvka pro přenosnou svítilnu 26 - uzávěr předního rámu 27 - zpětné zrcátko |
Přístrojová deska UAZ 31512:
|
1 - spínač výstržných světel 2 - rychloměr 3 - spínač stírače a ostřikovače skel 4 - ampérmetr 5 - kontrolní svítilna poruchy brzd 6 - tlakoměr 7 - svítilna kritického tlaku oleje 8 - signální svítilna směrových světel 9 - teploměr kapaliny 10 - signální svítilna přehřátí chladicí kapaliny 11 - ukazatel množství paliva 22 - svítilna |
12 - spínač svítilny 13 - táhlo ovládání škrticí klapky karburátoru 14 - přepínač ukazatele množství paliva 15 - spínací skříňka 16 - hlavní přepínač světel 17 - spínač hledacího světlometu 18 - táhlo sytiče 19 - zásuvka infrapřístroje 20 - tlačítko tepelné pojistky 21 - přepínač elektromotoru pro vytápění |
